Sauna Elektrik verstehen: Verkabelung, Absicherung und typische Fehlerquellen im Detail

Warum die Elektrik das Herz jeder modernen Sauna ist

Die elektrische Infrastruktur einer Sauna wird in der Praxis massiv unterschätzt. Während viele Nutzer ihren Fokus auf Design, Holzarten oder die Auswahl eines Saunaofen legen, entscheidet in Wahrheit die Qualität der Verkabelung und Absicherung über Sicherheit, Effizienz und Lebensdauer der gesamten Anlage. Besonders bei Heiminstallationen entstehen hier häufig kritische Schwachstellen, die nicht nur zu Funktionsausfällen führen, sondern auch ein reales Brandrisiko darstellen.

Eine Sauna ist kein gewöhnlicher Verbraucher. Die Kombination aus hoher Leistung (typisch 6 kW bis 9 kW), Hitze, Feuchtigkeit und Dauerlast stellt extreme Anforderungen an alle elektrischen Komponenten. Bereits kleinste Fehler in der Dimensionierung von Leitungen oder Schutzschaltern können langfristig zu Überhitzung und Materialermüdung führen.

Leistungsanforderungen und Stromaufnahme im Detail

Ein klassischer 9 kW Saunaofen bei 400V Drehstrom zieht pro Phase etwa 13 Ampere. Daraus ergeben sich klare Anforderungen:

• Leitungsquerschnitt: mindestens 5×2,5 mm² (abhängig von Leitungslänge)
• Absicherung: 3x16A Leitungsschutzschalter
• FI-Schutzschalter: 30 mA (Pflicht in Feuchträumen)

Bei längeren Leitungswegen über 20 Meter muss der Querschnitt auf 5×4 mm² erhöht werden, um Spannungsabfälle zu vermeiden. Diese sind nicht nur ineffizient, sondern führen auch zu ungleichmäßiger Heizleistung.

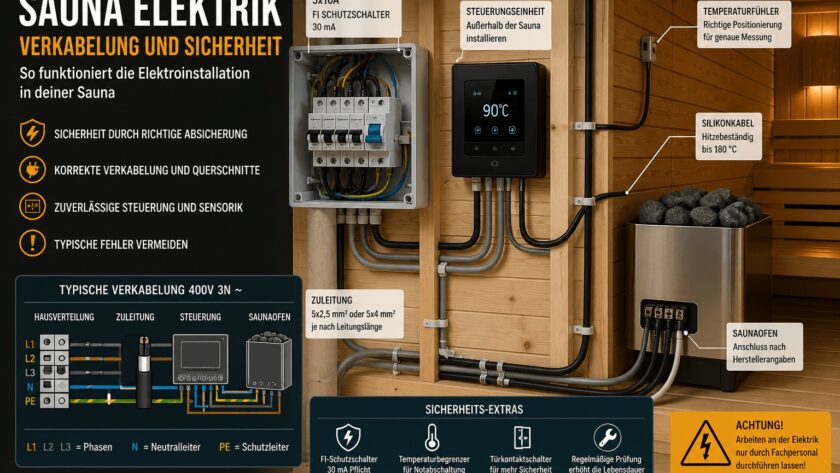

Die Struktur einer typischen Sauna-Elektroinstallation

Vom Sicherungskasten bis zur Saunakabine

Die elektrische Versorgung einer Sauna folgt einem klaren Aufbau, der sich in mehrere Ebenen gliedert:

• Hausverteilung (Sicherungskasten)
• Zuleitung zur Sauna
• Steuergerät / Steuerungseinheit
• Heizgerät (Ofen oder Infrarot)
• Sensorik (Temperaturfühler, Sicherheitsschalter)

Besonders die Steuerung spielt eine zentrale Rolle. Moderne Systeme, wie sie bei Smarte Saunasteuerung eingesetzt werden, integrieren Temperaturregelung, Timer-Funktionen und Sicherheitsabschaltungen in einem System. Fehler in diesem Bereich führen oft dazu, dass der Ofen unkontrolliert weiterheizt oder zu früh abschaltet.

Kritische Übergangspunkte in der Installation

Die meisten Defekte entstehen nicht in den Hauptkomponenten, sondern an Übergängen:

• Klemmstellen (lockere Schraubverbindungen)
• Übergänge von Kupfer zu Aluminium
• Steckverbindungen im Steuergerät
• Kontaktstellen im Sauna Zubehör

Diese Punkte sind besonders anfällig für thermische Belastung. Durch wiederholte Erwärmung und Abkühlung kommt es zu Materialausdehnung, was langfristig zu Kontaktverlust führt. Das Resultat sind Spannungsabfälle, Funkenbildung und im schlimmsten Fall Kabelbrände.

Materialwahl und thermische Belastbarkeit

Warum Standardkabel oft ungeeignet sind

Ein häufiger Fehler bei DIY-Projekten ist die Verwendung von normalen NYM-Leitungen direkt in der Saunakabine. Diese sind jedoch nur bis etwa 70°C ausgelegt. In einer Sauna können jedoch Temperaturen von über 100°C auftreten.

Deshalb müssen spezielle hitzebeständige Silikonkabel eingesetzt werden, die Temperaturen bis 180°C standhalten. Besonders im Bereich direkt hinter dem Saunaofen ist dies zwingend erforderlich.

Praxisbeispiel: Überhitzung durch falsche Leitung

Ein typischer Schadensfall aus der Praxis: In einer privaten Gartensauna planen-Umsetzung wurde eine Standardleitung verwendet. Nach etwa 6 Monaten Betrieb kam es zu folgenden Symptomen:

• Flackernde Steuerung
• Unregelmäßige Heizleistung
• Schmorgeruch im Kabinenbereich

Die Diagnose zeigte eine teilweise geschmolzene Isolierung im Bereich der Ofenzuleitung. Ursache: falsche Kabelwahl kombiniert mit hoher Dauerlast.

Absicherungssysteme und Schutzmechanismen

FI-Schalter als Lebensversicherung

Der Fehlerstromschutzschalter (FI) ist in jeder Sauna Pflicht. Er erkennt kleinste Ableitströme und schaltet die Anlage innerhalb von Millisekunden ab. Besonders bei Feuchtigkeit ist dieses System unverzichtbar.

Empfohlen wird ein FI-Schalter mit 30 mA Auslösestrom. In hochwertigen Installationen kommen sogar selektive FI-Systeme zum Einsatz, die verschiedene Stromkreise getrennt überwachen.

Temperaturbegrenzer und Notabschaltung

Zusätzlich zur elektrischen Absicherung verfügen moderne Anlagen über mechanische Sicherheitsmechanismen. Dazu zählen:

• Temperaturbegrenzer (meist bei 140°C)
• Türkontaktschalter
• Not-Aus-Schalter

Diese Systeme sind besonders wichtig, wenn die Sauna automatisiert betrieben wird oder in Kombination mit Smarte Saunasteuerung genutzt wird.

Die häufigsten Fehlerquellen im Überblick

Fehlerbild: Sauna heizt nicht richtig

Ein sehr häufiges Problem ist eine ungleichmäßige Heizleistung. Ursachen können sein:

• Phasenausfall (eine Phase nicht aktiv)
• Defekte Heizstäbe im Saunaofen
• Fehlerhafte Verkabelung

Fehlerbild: Sicherung fliegt regelmäßig

Wenn die Sicherung auslöst, liegt meist eine Überlast oder ein Isolationsfehler vor. Typische Gründe:

• Zu geringer Leitungsquerschnitt
• Feuchtigkeit in Anschlussdosen
• Defekter FI-Schalter

Fehlerbild: Steuerung reagiert verzögert

Probleme in der Steuerung sind oft auf Kontaktprobleme oder Sensorfehler zurückzuführen. Besonders Temperaturfühler können durch Hitze altern und falsche Werte liefern.

Elektrische Diagnose: So prüfst du deine Sauna professionell

Grundlagen der Spannungs- und Widerstandsmessung

Eine saubere Diagnose beginnt immer mit klaren Messwerten. Ohne diese arbeitet man im Blindflug. Für eine Sauna gelten ähnliche Prinzipien wie in der Industrieelektrik: Spannung, Strom und Widerstand müssen im Zusammenspiel überprüft werden.

Die wichtigsten Messgeräte:

• Multimeter (Volt, Ohm, Durchgang)
• Stromzange (Ampere unter Last messen)
• Isolationsmessgerät (Megger)

Bei einem funktionierenden Saunaofen lassen sich typische Werte feststellen. Beispiel bei einem 9 kW Gerät:

• Spannung Phase zu Phase: ca. 400V
• Spannung Phase zu Neutralleiter: ca. 230V
• Heizstab-Widerstand: 15–25 Ohm je nach Modell

Weichen diese Werte stark ab, liegt fast immer ein Defekt oder Installationsfehler vor.

Messpunkt-Strategie: Wo du prüfen musst

Viele Fehler werden übersehen, weil an der falschen Stelle gemessen wird. Eine strukturierte Prüfung erfolgt immer entlang der Energiefluss-Kette:

• Sicherungskasten → Ausgang prüfen
• Zuleitung → Spannungsabfall messen
• Steuergerät → Eingangs- und Ausgangsspannung
• Ofen → Heizkreise einzeln prüfen

Besonders wichtig: Unter Last messen. Viele Probleme treten erst auf, wenn der Saunaofen tatsächlich arbeitet.

Praxis-Checkliste: Schritt-für-Schritt Fehlerdiagnose

Vorbereitung und Sicherheit

Bevor du mit der Diagnose beginnst, müssen folgende Punkte erfüllt sein:

• Spannungsfreiheit herstellen (wenn möglich)
• Schutzkleidung tragen
• Messgeräte auf Funktion prüfen

Arbeiten unter Spannung sollten nur durchgeführt werden, wenn du Erfahrung im Bereich Elektrotechnik hast.

Diagnose-Ablauf im Detail

Schritt 1: Sichtprüfung

• Verfärbte Kabel?
• Lose Klemmen?
• Schmorstellen sichtbar?

Schritt 2: Spannungsprüfung

• Alle drei Phasen vorhanden?
• Gleichmäßige Spannung?

Schritt 3: Widerstandsmessung

• Heizstäbe einzeln prüfen
• Abweichungen erkennen

Schritt 4: Steuerung testen

• Reagiert die Smarte Saunasteuerung korrekt?
• Werden Schaltbefehle umgesetzt?

Schritt 5: Lasttest

• Sauna aufheizen lassen
• Stromaufnahme messen
• Temperaturverlauf beobachten

Typische Fehlerbilder aus der Praxis (Deep Dive)

Fallbeispiel 1: Phasenausfall durch Klemmproblem

In einer modernen Heimsauna trat folgendes Problem auf: Der Saunaofen heizte nur langsam und erreichte nicht die gewünschte Temperatur. Die Messung ergab:

• Phase L1: 230V vorhanden
• Phase L2: 230V vorhanden
• Phase L3: 0V → Ausfall

Ursache war eine lose Schraubklemme im Sicherungskasten. Durch thermische Belastung hatte sich diese gelöst. Ergebnis: Der Ofen lief nur mit zwei Heizkreisen.

Fallbeispiel 2: FI-Schalter löst sporadisch aus

Ein weiteres häufiges Szenario: Der FI-Schalter löst unregelmäßig aus. Besonders beim Einschalten oder während des Aufgusses.

Analyse ergab:

• Feuchtigkeit in Anschlussdose
• Isolationswiderstand unter 1 MΩ

Nach Trocknung und Neuabdichtung war das Problem behoben. Besonders in Kombination mit Sauna Zubehör wie Aufguss-Systemen tritt dieses Problem häufiger auf.

Fallbeispiel 3: Überhitzung im Anschlussbereich

Bei einer DIY-Installation im Rahmen von Gartensauna planen kam es zu wiederholten Ausfällen. Symptome:

• Kabel extrem heiß
• Geruch nach verschmortem Kunststoff

Messung zeigte: Stromaufnahme korrekt, aber Übergangswiderstand zu hoch. Ursache: schlechte Klemmverbindung.

Werkzeuge und Profi-Equipment für die Sauna-Diagnose

Basis-Tools für Einsteiger

• Digitales Multimeter (True RMS empfohlen)
• Phasenprüfer
• Schraubendreher mit Drehmomentfunktion

Profi-Level Diagnose

Wer tiefer einsteigen will, nutzt folgende Tools:

• Wärmebildkamera (Hotspots erkennen)
• Isolationsmessgerät bis 1000V
• Datenlogger für Temperaturverläufe

Mit einer Wärmebildkamera lassen sich kritische Stellen sofort erkennen. Besonders Übergänge im Saunaholz-Bereich zeigen oft versteckte Hitzeprobleme.

Einfluss der Umgebung auf die Elektrik

Feuchtigkeit als größter Risikofaktor

Saunen sind extrem feuchte Umgebungen. Kondenswasser kann sich in kleinste Spalten ziehen und dort elektrische Probleme verursachen.

• Korrosion von Kontakten
• Isolationsverlust
• Kurzschlüsse

Deshalb sollten alle Verbindungen außerhalb der Kabine oder in geschützten Bereichen installiert werden.

Temperaturwechsel und Materialstress

Die ständigen Wechsel zwischen 20°C und über 100°C führen zu Materialausdehnung. Besonders betroffen:

• Kabelisolierungen
• Klemmstellen
• Gehäuse von Steuerungen

Hier zeigt sich die Qualität der Installation. Hochwertige Komponenten halten diesen Stress über Jahre aus, während Billiglösungen schnell versagen.

Sauna richtig verkabeln: Schritt-für-Schritt Anleitung für eine sichere Installation

Planung der Elektroinstallation im Vorfeld

Eine saubere Installation beginnt lange vor dem ersten Kabel. Wer hier Fehler macht, bekommt später massive Probleme – von ineffizienter Leistung bis hin zu gefährlichen Überlastungen.

Die wichtigsten Planungsparameter:

• Leistung des Saunaofen (z. B. 6 kW oder 9 kW)
• Leitungslänge vom Sicherungskasten
• Verlegeart (Unterputz, Kabelkanal, Erdreich)
• Position der Steuerung

Besonders bei Projekten wie Gartensauna planen muss auch der Außenbereich berücksichtigt werden. Hier gelten zusätzliche Anforderungen an Feuchtigkeitsschutz und mechanische Belastbarkeit.

Leitungsdimensionierung korrekt berechnen

Die Wahl des richtigen Kabelquerschnitts ist entscheidend. Ein zu dünnes Kabel führt zu Überhitzung, ein zu dickes ist unnötig teuer.

Faustwerte für typische Sauna-Installationen:

• Bis 10 m Leitungslänge: 5×2,5 mm²
• 10–25 m: 5×4 mm²
• Über 25 m: individuelle Berechnung notwendig

Wichtig: Diese Werte gelten nur bei optimaler Verlegung. Bei Bündelung mehrerer Leitungen oder schlechter Belüftung muss der Querschnitt erhöht werden.

Die Verkabelung im Detail

Vom Sicherungskasten zur Sauna

Die Zuleitung erfolgt in der Regel über ein NYM-Kabel bis zur Sauna. Dieses endet idealerweise in einer Anschlussdose außerhalb der Kabine.

• Keine offenen Verbindungen
• Kabel sauber verlegen (keine Knicke)
• Mechanischen Schutz beachten

Ab diesem Punkt wird auf hitzebeständige Leitungen umgestellt, die direkt zum Saunaofen führen.

Installation innerhalb der Saunakabine

Innerhalb der Sauna gelten spezielle Regeln:

• Nur Silikonkabel verwenden (bis 180°C)
• Keine Steckverbindungen in heißen Zonen
• Kabel nicht direkt am Holz verlegen

Gerade im Bereich des Saunaholz ist Vorsicht geboten. Holz speichert Wärme und kann diese an Kabel weitergeben, was zu zusätzlichen Belastungen führt.

Positionierung der Steuerungseinheit

Die Steuerung sollte immer außerhalb der Kabine montiert werden. Gründe:

• Schutz vor Hitze
• Einfachere Wartung
• Längere Lebensdauer

Moderne Systeme wie Smarte Saunasteuerung bieten zusätzlich Fernsteuerung und Monitoring, was die Kontrolle deutlich verbessert.

Typische Installationsfehler (und wie du sie vermeidest)

Fehler 1: Unterdimensionierte Leitungen

Ein Klassiker: Die Leitung ist zu dünn gewählt. Folgen:

• Spannungsabfall
• Überhitzung
• Reduzierte Heizleistung

Lösung: Immer Reserve einplanen und im Zweifel eine Stufe größer wählen.

Fehler 2: Falsche Kabeltypen

Normale Installationskabel haben in der Sauna nichts verloren. Besonders kritisch ist der Bereich nahe dem Saunaofen.

Lösung:

• Silikonkabel verwenden
• Hitzebeständige Isolierungen

Fehler 3: Schlechte Klemmverbindungen

Lose oder schlecht angezogene Klemmen sind eine der häufigsten Ursachen für Schäden.

• Erhöhte Übergangswiderstände
• Lokale Überhitzung
• Brandgefahr

Lösung: Schrauben mit definiertem Drehmoment anziehen und regelmäßig prüfen.

Fehler 4: Falsche Position von Komponenten

Viele DIY-Installationen platzieren Bauteile direkt in der Sauna:

• Steuergeräte
• Verteiler
• Sensoren an falscher Stelle

Das führt zu vorzeitigem Verschleiß und Fehlfunktionen.

Integration von Zubehör und Erweiterungen

Beleuchtungssysteme richtig anschließen

LED-Beleuchtung ist in modernen Saunen Standard. Wichtig ist die richtige Spannung:

• 12V oder 24V Systeme bevorzugen
• Trafos außerhalb der Kabine platzieren

Besonders bei zusätzlichem Sauna Zubehör entstehen oft komplexe Verkabelungen, die sauber geplant werden müssen.

Audio- und Zusatzsysteme

Immer häufiger werden Soundsysteme oder Farblicht integriert. Diese benötigen:

• Separate Stromkreise
• Saubere Trennung von Hochlast (Ofen) und Niederspannung

Fehler in diesem Bereich führen oft zu Störungen oder Ausfällen.

Langzeitstabilität durch richtige Installation

Warum Qualität sich langfristig auszahlt

Eine sauber installierte Sauna funktioniert über Jahre problemlos. Billige Lösungen hingegen zeigen oft bereits nach kurzer Zeit erste Ausfälle.

Typische Vorteile einer hochwertigen Installation:

• Konstante Heizleistung
• Geringerer Energieverbrauch
• Minimale Wartung

Wartungsintervalle und Kontrolle

Auch bei perfekter Installation sollte die Anlage regelmäßig geprüft werden:

• Alle 12 Monate Sichtprüfung
• Klemmstellen nachziehen
• FI-Schalter testen

Diese Maßnahmen erhöhen die Lebensdauer erheblich und reduzieren das Risiko von Ausfällen.

Experten-Level: Erweiterte Sicherheitskonzepte und High-End Installationen

Selektive Absicherung und Lastmanagement

In professionellen Installationen wird die Sauna nicht einfach an einen Standard-Stromkreis angeschlossen. Stattdessen kommen selektive Schutzsysteme zum Einsatz, die einzelne Komponenten gezielt überwachen.

• Separate FI-Schalter für Steuerung und Heizsystem
• Lastmanagement zur Vermeidung von Netzüberlastung
• Zeitverzögerte Einschaltlogik

Gerade bei Kombinationen mit Smarte Saunasteuerung kann so verhindert werden, dass mehrere Hochlastgeräte gleichzeitig starten und das System überlasten.

Überspannungsschutz und Netzqualität

Ein oft unterschätzter Faktor ist die Netzqualität. Spannungsspitzen oder instabile Versorgung können elektronische Komponenten beschädigen.

Empfohlene Maßnahmen:

• Überspannungsschutz im Sicherungskasten
• Saubere Erdung
• Verwendung hochwertiger Steuergeräte

Besonders moderne Steuerungen reagieren empfindlich auf Spannungsschwankungen und benötigen stabile Rahmenbedingungen.

Zukunft der Sauna-Elektrik: Digitalisierung und Automatisierung

Intelligente Steuerungssysteme

Die Entwicklung geht klar in Richtung Vernetzung. Systeme im Bereich Smarte Saunasteuerung ermöglichen heute:

• Fernsteuerung per App
• Automatische Aufheizzyklen
• Energieoptimierung durch Zeitprofile

Diese Technologien erhöhen nicht nur den Komfort, sondern auch die Effizienz der gesamten Anlage.

Integration in Smart-Home-Systeme

Immer mehr Saunen werden Teil eines größeren Smart-Home-Konzepts. Dabei wird die Sauna mit anderen Systemen gekoppelt:

• Photovoltaik-Anlagen
• Heizsysteme
• Energiespeicher

Gerade bei Projekten wie Gartensauna planen entsteht dadurch ein völlig neues Niveau an Energieautarkie.

Fehlerminimierung durch systematische Planung

Warum 90% aller Probleme vermeidbar sind

Die meisten Defekte entstehen nicht durch Materialfehler, sondern durch Planungs- und Installationsfehler. Typische Ursachen:

• Falsche Dimensionierung
• Ungeeignete Materialien
• Mangelnde Wartung

Wer diese Faktoren berücksichtigt, kann die Lebensdauer seiner Sauna massiv erhöhen.

Checkliste für eine perfekte Installation

• Korrekte Leistungsberechnung des Saunaofen
• Ausreichender Leitungsquerschnitt
• Hitzebeständige Verkabelung
• FI-Schutzschalter installiert
• Steuerung außerhalb der Kabine
• Regelmäßige Wartung eingeplant

Zusammenfassung: Die wichtigsten Erkenntnisse

Die Elektrik ist das Fundament jeder funktionierenden Sauna. Während Themen wie Saunaholz oder Design oft im Vordergrund stehen, entscheidet die technische Umsetzung über Sicherheit und Performance.

Die wichtigsten Punkte im Überblick:

• Saubere Planung verhindert spätere Probleme
• Hochwertige Materialien sind Pflicht
• Regelmäßige Kontrolle erhöht die Lebensdauer
• Moderne Systeme bieten enorme Vorteile

Wer seine Sauna professionell installiert und wartet, profitiert nicht nur von maximaler Sicherheit, sondern auch von optimaler Effizienz und langfristiger Zuverlässigkeit.
